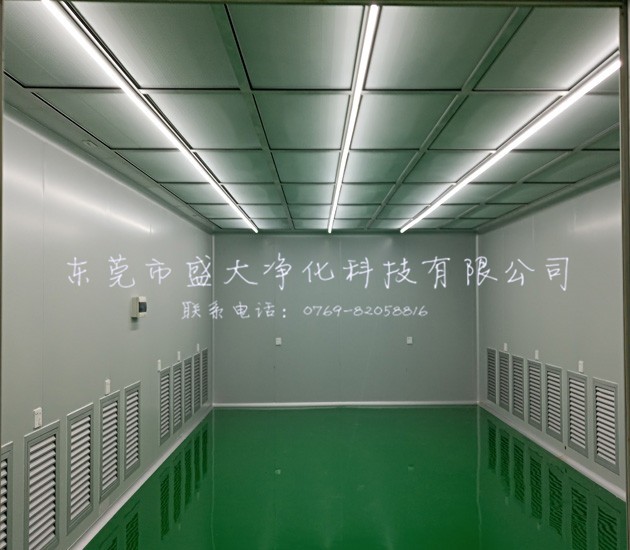

百级无尘室

中文名:无尘车间工程 外文名:Clean Room 别 名:洁净厂房、洁净室、无尘室 特 点:组装式结构设计、安装方便 洁净室(Clean Room),亦称为无尘室或清净室。它是污染控制的基础。没有洁净室,污染敏感零件不可能批量生产。在 FED-STD-209E里面,洁净室被定义为具备空气过滤、分配、优化、构造材料和装置的房间,其中特定的规则的操作程序以控制空气悬浮微粒浓度,从而达到适当的微粒洁净度级别。
全国热线

0769-8205 8816

在线咨询
产品详情

简介

 无尘室(Clean Room),亦称为无尘室或洁净室。它是污染控制的基础。没有无尘室,污染敏感零件不可能批量生产。在 FED-STD-209E里面,无尘室被定义为具备空气过滤、分配、优化、构造材料和装置的房间,其中特定的规则的操作程序以控制空气悬浮微粒浓度,从而达到适当的微粒洁净度级别。无尘室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。


标准


世界各国均有自定规格,但普遍依据美国联邦政府颁布的标准【Federal Standard (FS) 209E, 1992】,可将无尘室分为六级。分别是1级、10级、100级、1000级、10000级、100000级,如果无尘室的等级只用尘粒数目来叙述,则可假设尘粒的尺寸为0.5μm,例如,1级、10级、100级无尘室最大尘粒数目分别小于或等于1颗、10颗、100颗,如果尘粒尺寸不是0.5μm,无尘室等级应以在一特定尘粒尺寸的级数来表示。例如:10级在0.2μm(尘粒尺寸在0.2μm或更大下,密度不大于75颗/立方英尺),1级在0.1μm(尘粒尺寸在0.1μm或更大下,密度不大于35颗/立方英尺)。


构成


一,隔间


二,风系统


三,水系统


四,空调控制系统


五,其他系统


隔间

       万级无尘室隔间分为三大部分,更衣室,千级区和百级区,更衣室与千级区, 千级区和百级区均设风淋室(airshower), 无尘室与室外设有物品出入通道传递箱(passbox).当人员进入无尘室时,首先要经过风淋室,对人体所带的灰尘吹淋,减少人员带入无尘室的灰尘. 传递箱则是对物品灰尘进行吹淋,达到落尘的效果.


风系统


风系统流程


系统采用的是全新风空调箱+FFU系统.


全新风空调箱结构


FFU:(FAN FILTER UNIT) 即风机和过滤器


千级区过滤器采用HEPA,过滤效率99.997%,百级区过滤器采用ULPA,过滤效率99.9995%


水系统


水系统流程


冰水系统分为一次侧和二次侧.


一次侧冰水水温7-12度,供给空调箱和风机盘管,二次侧冰水12-17度供给干盘管系统.


一次侧冰水和二次冰水为两个不同的回路,之间由板式换热器连接.


板式换热器原理


干盘管:不结露的盘管,因无尘室温度在22度,其露点温度12度左右,故7度冰水不能直接进入无尘室,所以进干盘管的冰水温度在12-14度.


控制系统(DDC)


温度:干盘管系统控制


湿度:空调箱调节通过感测的信号,控制三通阀开度来调节空调箱盘管进水量


正压:空调箱调节,根据静压感测的信号,自动调节空调箱马达变频器的频率,从而调节进入室内的新风量.


其他系统


不只是空调系统, 无尘室系统中还包括有真空,空压,氮气,纯水,废水,二氧化碳系统,制程排气系统,


检测标准:


1.气流速度及其均匀度检测,这项检测是无尘室效果的其他各项检测的前提,这项检测的目的是为了明确单向流无尘室工作区的平均气流通度及其均匀性。


2.系统或房间的风量检测。


3.室内洁净度的检测。洁净度的检测是为了确定洁净环境可达到的空气洁净度级别,可采用粒子计数器检测。


4.自净时间的检测。通过确定自净时间,查明洁净室内部发生污染时恢复其原有洁净度的能力。


5.气流流型检测。


6.噪声的检测。


7.照度的检测。照度检测的目的是为了判明洁净室的照度水平和照度的均匀性。


8.振动的检测。振动检测的目的是为了判明无尘室各表明的振动幅度。


9.温、湿度的检测。温、湿度检测的目的是把温度、湿度调整到一定限度内的能力。其内容包括检测无尘室的送风温度,检测有代表性测点的空气温度,检测无尘室中心点的空气温度,检测敏感元件处的空气度,检测室内空气相对温度,检测回风温度。


10.总风量和新风量的检测。
