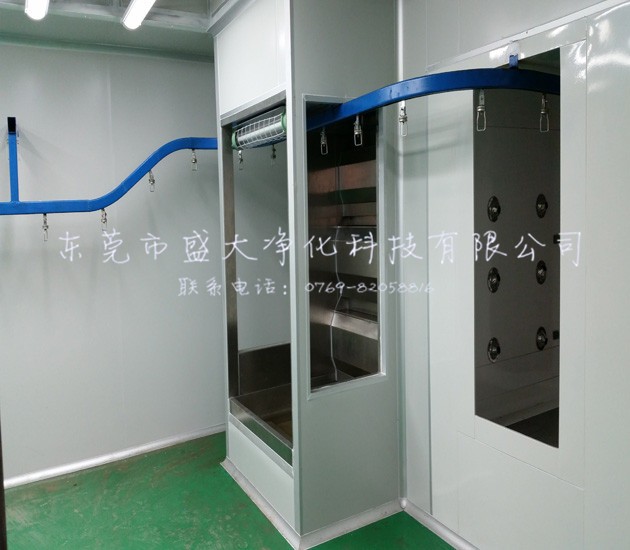

无尘室工程验收要求
在现代工业和科研领域,无尘室扮演着至关重要的角色。无论是半导体制造、医药研发还是精密仪器生产,都离不开高标准的无尘环境。而无尘室工程验收作为确保无尘室质量和性能的关键环节,有着一系列严格且细致的要求。
一、空气洁净度
检测方法
采用尘埃粒子计数器对无尘室内不同位置的空气进行采样检测。采样点应均匀分布在整个无尘室空间,包括工作区域、通道、角落等,以全面反映室内空气的洁净程度。
对于不同洁净度等级的无尘室,其空气洁净度的要求有所不同。例如,ISO 14644 - 1标准中规定了从ISO 1级到ISO 9级的不同洁净度级别,各级对每立方米空气中特定粒径(如0.1μm、0.3μm、0.5μm等)的粒子数量有明确限制。
验收标准
检测结果必须符合设计要求的洁净度等级。比如,一个设计为ISO 5级的无尘室,在静态和动态情况下,每立方米空气中大于等于0.5μm的粒子数应不超过3,520个,大于等于5μm的粒子数应不超过29个。
二、温湿度控制
检测方法
使用高精度的温湿度传感器,在无尘室内多个代表性位置进行长时间监测。监测时间应涵盖不同季节和不同生产班次,以获取全面的温湿度数据。
对于有特殊温湿度要求的无尘室,如生物医药领域的某些无菌车间,还需要配备专门的温湿度记录仪,实时记录温湿度变化曲线。
验收标准
温度和湿度应稳定在设计规定的范围内。一般来说,常温无尘室的温度控制在20 - 25℃,湿度控制在45% - 65%。对于一些对温湿度更为敏感的行业,如集成电路制造,温度可能要求控制在22 - 24℃±0.5℃,湿度控制在40% - 60%±5%。
三、压差控制
检测方法
通过微压差计测量无尘室与相邻区域之间的压差。在无尘室的门、传递窗等关键部位设置检测点,同时在不同生产状态下进行多次测量,以确保压差的稳定性。
对于有不同洁净度等级区域的无尘室,要检测各相邻洁净区之间的压差梯度是否符合设计要求。
验收标准
无尘室与外界或相邻非洁净区域之间应保持正压,防止外界污染空气进入。一般压差值在10 - 30Pa之间。不同洁净度等级的相邻无尘室,高级别洁净区应相对于低级别洁净区保持正压,压差值根据工艺要求确定,通常在5 - 15Pa之间。
四、气流组织
检测方法
采用丝线法或烟雾发生器来观察气流流型。在无尘室内释放丝线或烟雾,观察其在空气中的运动轨迹,判断气流是否均匀、稳定,是否符合设计的气流组织形式(如层流、乱流等)。
对于层流无尘室,还可以使用风速仪测量断面风速,检查风速均匀性。
验收标准
气流应均匀分布,避免出现涡流或死角。在层流无尘室中,断面风速不均匀度应小于±20%,且气流应垂直单向流动,保证空气的有效过滤和置换。
五、噪声控制
检测方法
使用声级计在无尘室内不同位置测量噪声水平。测量时要考虑设备运行、人员活动等各种工况,以获取准确的噪声数据。
对于有噪声敏感设备的无尘室,还需要对设备周围的噪声进行重点监测。
验收标准
噪声水平应符合设计要求和相关标准。一般来说,无尘室内的噪声水平应控制在60 - 70分贝以下,对于一些对噪声要求极高的场所,如精密光学仪器加工车间,噪声可能要求控制在50分贝以下。
六、照度要求
检测方法
用照度计在无尘室内的工作面高度进行多点测量。测量点应包括生产线、操作台、检验区域等关键工作位置,以准确评估工作区域的照度情况。
对于有特殊照明要求的无尘室,如生物实验室中的显微镜操作区域,还要检查局部照明的照度和均匀性。
验收标准
工作面的照度应满足生产工艺和操作要求。一般电子工业无尘室的照度要求在300 - 500勒克斯,医药包装车间的照度要求在200 - 300勒克斯。同时,照度均匀度应不低于0.7。
七、静电控制
检测方法
使用静电测试仪检测地面、墙面、设备表面以及操作人员的服装和工具等的静电电位。对于防静电地板,还要检测其电阻值是否符合要求。
观察在操作过程中是否有静电放电现象发生,特别是在处理易燃易爆物质或对静电敏感的电子元件时。
验收标准
各种表面的静电电位应控制在安全范围内。一般地面静电电位应低于1000V,设备表面静电电位应低于500V。防静电地板的电阻值应在10^4 - 10^9Ω之间,以确保静电能够有效泄漏。
八、材料和设备验收
材料验收
检查无尘室的墙体、顶棚、地面等围护结构的材料是否符合设计要求。材料的防火、防潮、耐腐蚀等性能应满足相关标准。例如,墙板应具有良好的平整度和密封性,防止灰尘积聚和泄漏。
对于过滤材料,如高效空气过滤器(HEPA)、超高效空气过滤器(ULPA),要检查其过滤效率、阻力等参数是否符合产品规格书和设计要求。
设备验收
空气净化设备(如空调系统、空气过滤器、风机等)的性能应达到设计指标。检查空调系统的制冷量、制热量、风量、风压等参数,确保其能够满足无尘室的温度、湿度和洁净度控制要求。
生产设备的安装应符合工艺要求,设备的运行不应产生过多的粉尘、振动和噪声。同时,设备的维护和检修空间应满足要求,便于后期的保养和维护。
无尘室工程验收是一个复杂而严谨的过程,涉及到多个方面的要求。只有严格按照这些验收要求进行检测和评估,才能确保无尘室的质量和性能,为工业生产、科研实验等提供可靠的洁净环境。
